金屬矩形直角多波補償器
一概述
本產品應用于420T/H鈷爐送引風機進出口、煙道。波形采用1Cr18Ni9Ti材料,亦可依據要求的材料進行制造。
該產品依據《煙風煤粉管道零部件—典型設計手冊》的相關標準進行設計制造,按波形可分為單波、雙波、三波和多波。金屬矩形直角補償器的補償性能表如下:
補償器斷面尺寸(凈空)m2 | 每個波節補償性能(△) | |||||||
預先不拉長 | 預先拉長△/2 | |||||||
介質溫度℃ | ||||||||
≤100 | >100~200 | >200~300 | >300~400 | ≤100 | >100~200 | >200~300 | >300~400 | |
<0.5 | 8 | 7 | 6 | 5 | 16 | 14 | 12 | 10 |
≥0.5 | 14 | 13 | 11 | 9 | 28 | 26 | 22 | 18 |
1、對于雙波補償器,上列補償性能(△)的應乘以1.7。
2、對于叁波補償器,上列補償性能(△)的應乘以2.5。

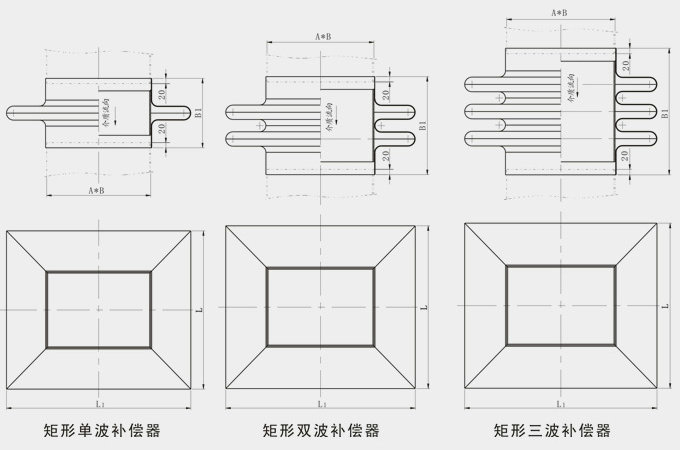

二結構簡圖

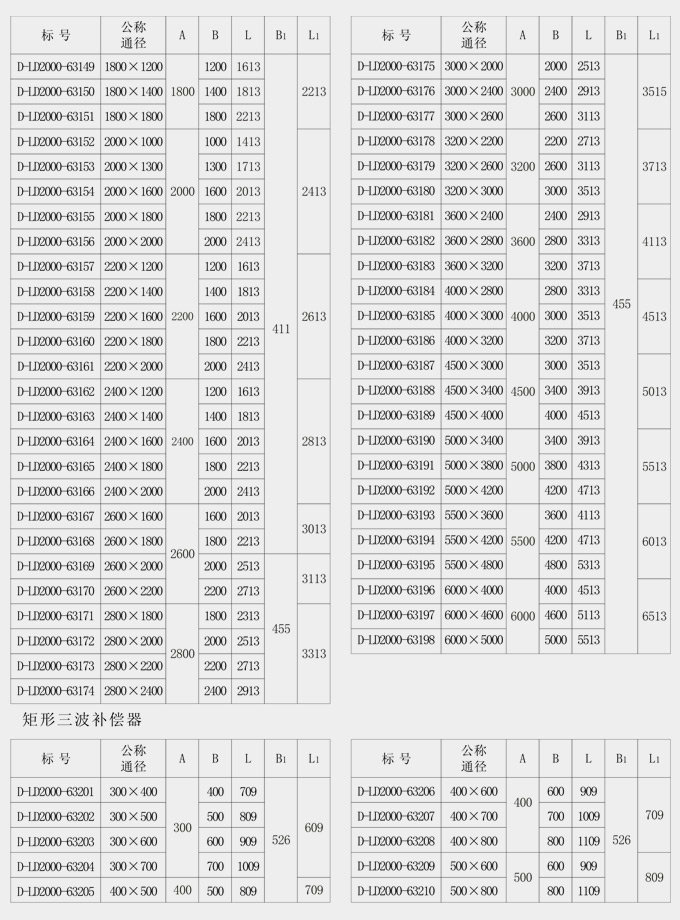

四 金屬矩形直角多波補償器
本公司可根據客戶需要生產四波、五波、六波、七波、八波、九波等多波補償器,來盡可能地滿足你的生產需要,但公稱尺寸要由客戶提供。
