Q(D)TC型插板閥

一 概述：

本公司生產電動、氣動和手動三大系列插板閥,可滿足不同的使用需要。

氣動插板閥是通過氣缸的活塞桿往復運動來實現閥門的開啟與關閉之目的；電動插板閥是通過Z型多回轉閥門驅動裝置工作,來帶動螺桿運動，從而實現閥門的開啟與關閉之目的；手動插板閥是通過手輪的旋轉運動來實現閥門的開啟與關閉的，以此滿足使用要求。

二 用途：

插板閥適用于煤灰、礦渣、礦砂、水泥、谷物、飼料、污水、泥漿等輸送作業中,在輸送作業中作為調控或截流控制，同時能作為終端閥門使用。

三 型號說明：





規格

氣動插板閥(Q: 氣動,D:電動,手動無字符)　　　　　　　　　　　　　　　　　　　　　　　　

例: QTC—300*300　　表示:氣動插板閥,規格為300*300

四 主要技術參數：

工作壓力 Mpa

試驗壓力 Mpa

工作溫度℃

渣水比

工作電源

0.4

0.5

＜250

＞1.6

3N380V50HZ

五 產品結構特點：

1 該設備是采取硬密封結構的全封閉的新型插板閥，插板閥受溫度的影響而產生咬死和密封不良的現象較少。

2 該插板閥采用方形對夾式結構，閥座周邊設有矩形落灰齒槽，既減少了閥門與閥座的接觸面積，同時減少了灰渣粘附閥座的可能性和閥門與閥座之間的摩擦力。

3 閥體采用ZG35，能避免鑄造缺陷。

4 零部件具備的通配性和互換性，安裝方便。

5 閥板采用16Mn鋼板制造加工，螺桿采用3Cr13制造、螺母采用ZQSn6-6-3，這樣減少了卡澀現象的發生，閥板動作到位準確性能穩定，同時即提高了產品耐磨性能，又起到防腐蝕作用。

6 插板閥法藍面與被連接體表面接觸緊密，螺栓孔對位準確。

7 結構簡單緊湊，密封性能好，啟閉力小，可在任何位置任何角度安裝，安裝使用方便，壽命長,維修簡單。

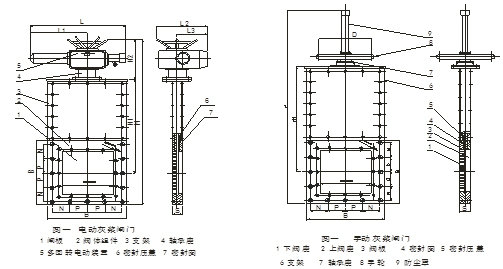

六 安裝尺寸及結構簡圖:

表一電動灰漿閘門安裝尺寸

規格

A

B

S

P

N

L

L1

L2

L3

H

H1

H2

n-M

功率

重量

備注

250X250

250

370

70

90

60

363

335

335

208

1085

640

260

16-M12

0.37

120


320 X320

320

445

80

100

80

563

335

335

208

1268

785

260

16-M12

O.55

155


350 X350

350

475

80

120

90

363

335

335

208

1318

820

260

16-M16

O.55

I80


400 X400

400

530

80

240

95

714

475

475

240

1590

900

425

16-M16

1.1

250


450 X450

450

590

90

150

110

714

475

475

240

1700

900

425

16-M16

1.5

300


表二手動灰漿閘門安裝尺寸

規格

A

B

S

P

X

D

HI

H

n-M

備注

250X250

250

370

70

90

60

320

700

885

16-M12


320X320

320

445

80

100

80

400

885

1110

16-M12


350X350

350

475

80

120

90

400

890

1130

16-M16


400X400

400

530

80

140

95

400

970

1235

16-M16


450X450

450

590

90

150

110

500

1060

1355

16-M16
