1、ZDS型電動鎖氣器適用于物料氣力輸送系統中輸送干燥粉狀物料時鎖氣及連續均勻定量輸送物料，廣泛地應用于火力發電廠、水泥廠、化工廠、糧食加工廠等。在火力發電廠中鎖氣器主要用于鈷爐省煤器、空氣預熱氣和干式除塵器等灰斗的排灰。

二、型號說明：

設計順序號

公稱出力m^3/h

進口尺寸

電動鎖氣器

例如:ZDS-450-40-A

表示經過第一次技術改進的電動鎖氣器,進口尺寸為450*450,公稱出力為40m3/h

三、結構特點：

1 ZDS型電動鎖氣器，工作溫度可達250℃，轉動靈活，無卡死現象，采用特殊密封結構鎖氣嚴密，不存在漏灰現象。

2 轉子葉片采用16Mn制作，耐磨損；不存在漏灰而磨損轉動軸的現象；傳動方式采用擺線針輪減速機形式，鏈輪傳動，傳動處設有防護罩，且排料均勻；電機防護等級IP55。

3 轉子兩端端蓋為互換通配型，卸開螺栓，轉子可任意拉出，便于檢修。

4 根據用戶需要設備留有遠方控制接口，可進入干灰?guī)斓目刂葡到y(tǒng)。

5 鎖氣器裝有電動機過載保護和機械超負荷保護器，運行安全可靠。

6 鎖氣器接口法蘭尺寸與兩側灰漿閘門及落灰管接口尺寸配套，方便安裝。

7 電動鎖氣器可調節其出力(需配置調速電動機)與電除塵器的灰量相適應。

四、ZDS型電動鎖氣器技術數據及規格

項目	單位	規格
進口尺寸	mm	250		320		350		40 0			450
公稱出力	M3/h	5	10	10	20	10	20	10	20	40	40	60	SO
計算出力	M3/h	6	12. 2	12	24. 5	12	24.5	12.2	24.8	46.7	42	62	83
設備重量	kg	350		380		400		440			610		630
電動機型號		Y96L-6		Y90L-6		Y90L-6		Y9CL-4			Y100L1-4		Y100L2-4
功率	Kw	1．1		1．1		1．1		1. 5			2.2		3
減速機型號		XWD -1.1-59	XWD -1.1 -29	XWD -1.1-59	XWD -1. 1-29	XWD -1.1-59	XWD -1.1-29	XWD -1.5-87	XWD -1.5-43	XWD -1.5-23	XWD -2.2-43	XWD -2.2-29	XWD -3-23
輸出軸轉速	rpm	16.9	34. 5	16.9	34.5	16.9	34.5	17.2	34.9	65.2	34.9	51.7	65.2

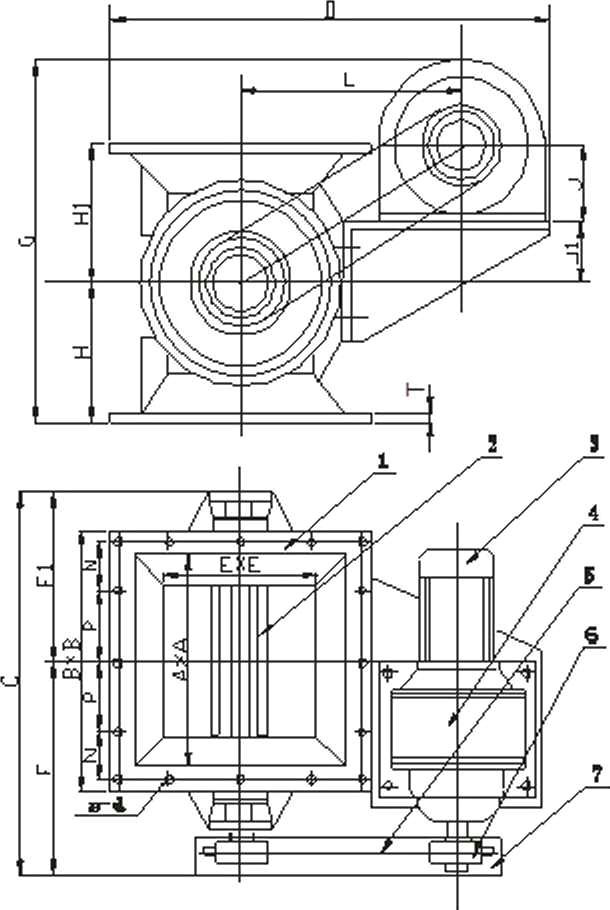

五、結構示意圖

1、殼體

2、葉輪

3、電動機

4、減速機

5、鏈條

6、鏈輪

7、安全罩

六、外形安裝尺寸

型號	D	C	G	F	H	HI	J	J1	L	T	B	A	E	N	P	n-Φd
250	660	70O	630	410	225	225	140	100	330	16	342	250	200	60	90	16-Φ14
320	785	800	695	460	275	275	140	115	430	16	412	320	250	85	100	16-Φ14
350	810	800	695	460	275	275	140	115	430	20	462	350	250	90	120	16-Φ18
400	870	800	745	460	282.5	282.5	160	115	430	20	525	400	250	95	140	16-Φ18-Φ14
450	950	900	820	510	350	350	160	115	470	20	650	450	400	110	150	16-Φ18
